4.3 机器级代码
字数
750 字
阅读时间
4 分钟
一、循环语句的机器级表示
1. loop指令
扩展：loopx 指令 --- 如：loopnz，loopz
- loopnz --- 当 ecx != 0 && ZF == 0 时，继续循环
- loopz --- 当 ecx != 0 && ZF == 1 时，继续循环
- ZF == 1 --> 运算结果为 0
二、过程调用（函数调用）的机器级表示
- 函数的栈帧（Stack Frame）：保存函数大括号内（C语言）定义的局部变量、保存函数调用相关信息
1. 如何访问栈帧？
TIP
在x86中，默认以4字节为栈的操作单位，包括push、pop等操作 栈底在高地址，栈顶在低地址，画栈的示意图时，需要从上往下分别画栈底和栈顶；故若是要进栈，则需要将栈顶寄存器esp-4（此处的4指的是4字节）
方法一：
C
push dog // 先让esp减4，再将dog压入栈
pop horse // 先让栈顶元素出栈，将该出栈元素写入horse地址，再让esp加4
// 注：dog 可以是立即数、寄存器、主存地址
// 注：horse 可以是寄存器、主存地址

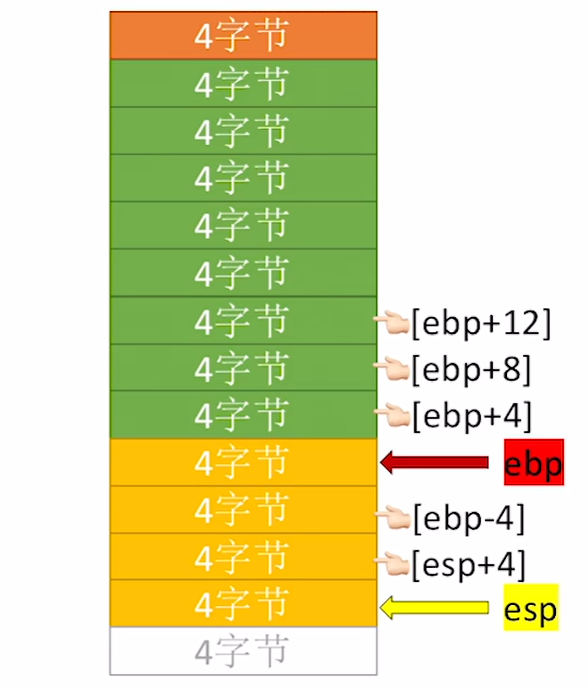

// 在Intel格式汇编中，若是主存地址，记得加左右括号 "[" "]"方法二： mov 指令，结合esp、ebp指针访问栈帧数据 注：可以用减法/加法指令，即：sub/add指令修改栈顶指针esp的值，以模仿push、pop的进出栈操作
TIP
ebp：指向当前栈帧的“底部” esp：指向当前栈帧的“顶部”
2. 一个函数的汇编代码框架（结合栈帧切换相关内容来理解）
保存上一层函数栈帧，设置当前函数栈帧：enter指令
恢复上一层函数的栈帧：leave指令
3. 一个栈帧内可能包含的内容
C
int caller(){
int temp1 = 125;
int temp2 = 80;
int sum = add(temp1,temp2);
return sum;
}
int add(int x, int y)
{
return x+y;

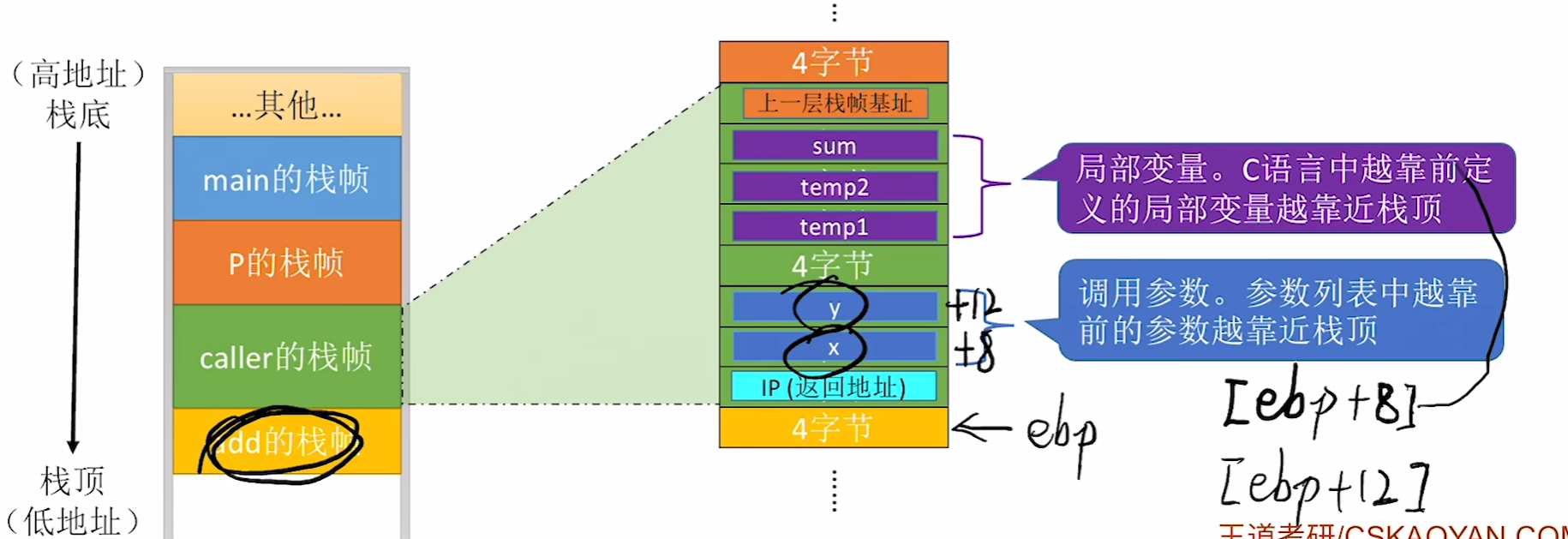

}栈帧示意图：
通常将局部变量集中存储在栈帧底部区域 如：由示意图可见，C语言中局部变量越靠前定义，则越靠近栈顶（低地址）。也就是说，越靠后定义的局部变量，就越靠近栈底（高地址） 将调用参数存储在栈帧顶部区域，越靠前的参数越靠近栈顶（低地址）
- 栈帧最底部一定是上一层栈帧基址（ebp旧值）
- 栈帧最顶部一定是返回地址（当前函数的栈顶除外）
gcc编译器将每个栈帧大小设置为16B的整数倍（当前函数的栈帧除外）

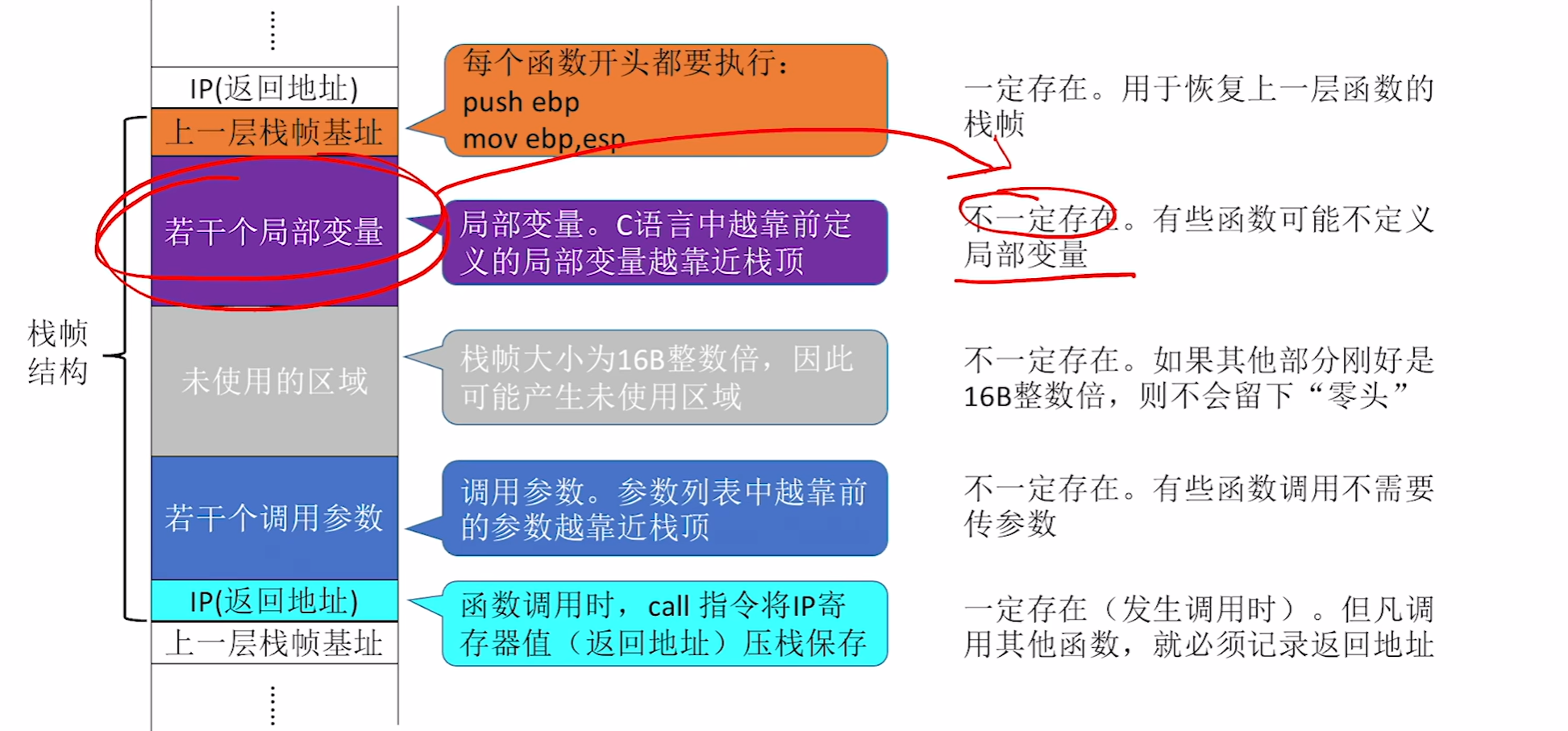

- 栈帧具体数据内容分布：
